AL ATEX

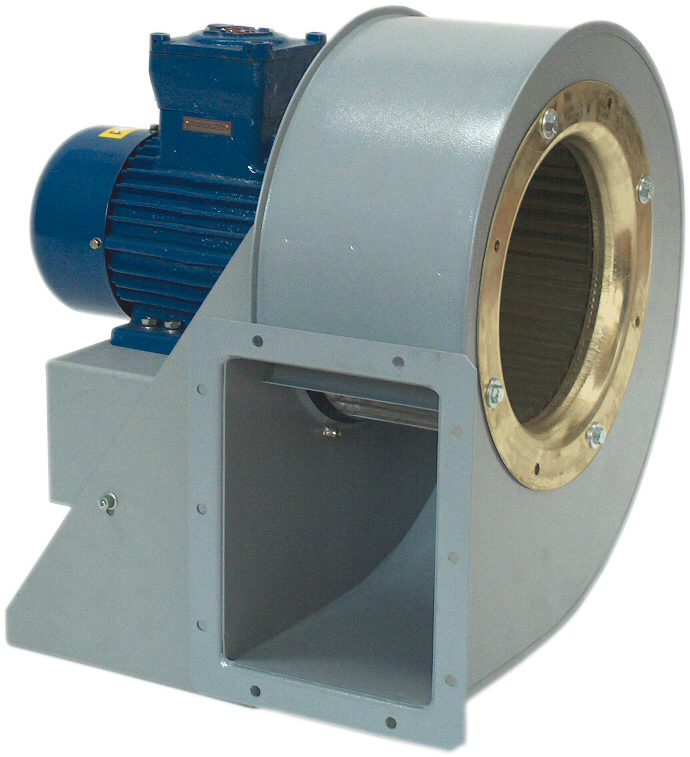

Ventilatori centrifughi pale avanti

Prodotto disponibile anche in:Ventilatori per l'industria e l'edilizia - Aria standard

I ventilatori centrifughi della serie AL-ATX sono costruiti e certificati in conformità alla Direttiva ATEX 94/9 CE e 2014/34/UE ed il loro impiego è previsto con aria pulita con temperatura da -20°C a +40°C. Sono adatti all’installazione in zona 1/21, cioè in aree o ambienti dove sia necessario garantire un elevato fattore di sicurezza contro le esplosioni, dovuti a gas (II2G) o polveri infiammabili (II2D/II2G).

La loro costruzione è certificata da IMQ secondo la EN 14986:2017  (Certificato IMQ 10 ATEX 017 X). Trovano il loro impiego in tutte quelle applicazioni industriali dove siano richiesti piccoli volumi d’aria con alte pressioni. La serie è costituita da modelli con diametro girante da 200 a 450 mm.
Il motore è direttamente accoppiato alla girante del tipo pale avanti.
La cassa è facilmente orientabile, anche in sito, ogni 45°, esclusi gli orientamenti 180° e 225° che richiedono una costruzione speciale.

A richiesta:
• Motori a doppia polarità.
• Versioni con temperatura d’esercizio diverse.
• Versioni con motori per atmosfere diverse: AL
• Versioni con motori idonei alla regolazione della velocità

Costruzione

• Cassa a spirale realizzata in lamiera d’acciaio. Protetta contro gli agenti atmosferici con vernici a polveri epossipoliestiriche.
• Girante a semplice aspirazione, con pale curve in avanti (sirocco), a spessore costante, realizzata in lamiera zincata dal tipo 200 al 315 e in lamiera d’acciaio con pale saldate e verniciate dal tipo 355 al 450.
• Boccaglio in ottone su modelli con esecuzione IIC e lamiera verniciata su modelli con esecuzione IIB.
• Esecuzione 4 (accoppiamento diretto con girante a sbalzo e motore sostenuto da supporto).
• Orientamento standard LG 270°.
• Motore asincrono trifase o monofase a norme internazionali IEC 60034, IEC 60072, IEC 60079 e/o IEC 61241, EMC 2004/108/CE, LVD 2006/95/CE, con certificati ATEX per atmosfere esplosive Categoria G gruppo II classe termica T4 protezione Exd e marcatura CE, IP 55/IP 65, classe F. Idonei ad un servizio S1

Accessori

• Rete di protezione per bocca aspirante e premente realizzata a norma UNI 12499 e protetta contro gli agenti atmosferici.
• Raccordo aspirante, realizzato in lamiera protetta dagli agenti atmosferici.
